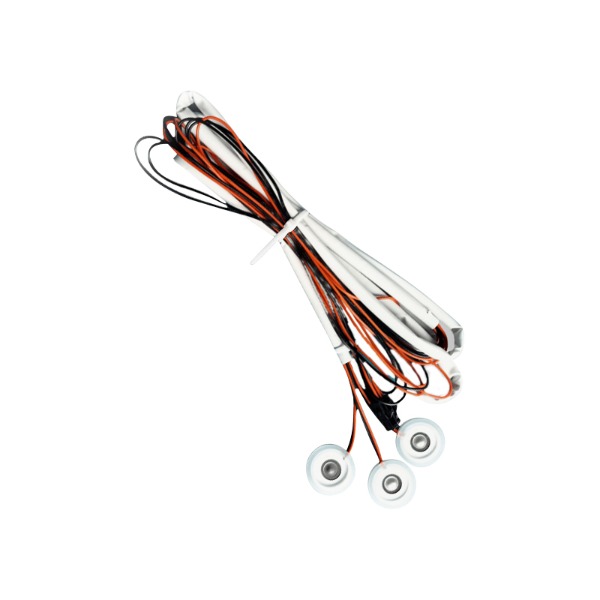

Alles, was Sie über medizinische piezoelektrische Keramikscheiben wissen müssen

Medizinische piezoelektrische Keramikscheibe s müssen einen elektromechanischen Kopplungskoeffizienten (kt) im Dickenmodus über 0,48 und eine akustische Impedanz unter 35 MRayl erreichen, um für diagnostische Bildgebung oder therapeutischen Ultraschall geeignet zu sein. Ohne diese Parameter kann die Bundscheibe nicht die erforderliche Auflösung oder sichere Gewebedurchdringung erreichen.

Im Gegensatz zu Piezokeramiken in Industrie- oder Verbraucherqualität zeichnen sich Scheiben in medizinischer Qualität durch einen streng kontrollierten dielektrischen Verlust (tan δ < 0,02) und eine Curie-Temperatur über 300 °C aus, um Stabilität während der Sterilisation und bei längerem Betrieb zu gewährleisten.

Kritische Materialeigenschaften für medizinische Anwendungen

Medizinische piezoelektrische Keramikscheiben werden typischerweise aus modifizierten Bleizirkonat-Titanat-Zusammensetzungen (PZT) hergestellt. Die folgende Tabelle zeigt wesentliche Eigenschaftsbereiche für gängige medizinische Anwendungen wie Ultraschallbildgebung, HIFU (hochintensiver fokussierter Ultraschall) und Durchflusssensoren.

• Piezoelektrische Ladungskonstante (d33): 400–600 pC/N – sorgt für ausreichende Verschiebung zur Niederspannungsanregung.
• Relative Permittivität (εr): 1200–1800 bei 1 kHz – passt die elektrische Impedanz an medizinische Treiberschaltungen an.
• Mechanischer Qualitätsfaktor (Qm): 60–150 – gleicht Empfindlichkeit (niedriger Qm) vs. Leistungsabgabe (hoher Qm) für Bildgebung oder Therapie aus.
• Dichte (ρ): 7,5–7,8 g/cm³ – beeinflusst die akustische Anpassung an menschliches Gewebe.

Beispielsweise erfordert eine Scheibe, die in einer Herzultraschallsonde verwendet wird kt > 0,5 and Dickenschwankung weniger als ±2 μm über den gesamten Scheibendurchmesser, um Phasenverzerrungen und Artefakte zu vermeiden.

Verhältnis von Durchmesser zu Dicke und Auswahl der Resonanzfrequenz

Die Betriebsfrequenz einer medizinischen piezoelektrischen Scheibe ist umgekehrt proportional zu ihrer Dicke. Für eine Standard-Radialmodus-Scheibe ist die Grundfrequenz des Dickenmodus f_t (in MHz) ≈ N_t / Dicke (mm) , wobei N_t die Frequenzkonstante ist (typischerweise 1900–2100 Hz·m für Materialien vom Typ PZT-5A).

Gängige medizinische Frequenzbänder und entsprechende Bandscheibenabmessungen:

• 2–5 MHz (abdominelle und geburtshilfliche Bildgebung): Dicke 0,4–1,0 mm, Durchmesser typischerweise 10–25 mm.
• 7,5–10 MHz (Gefäß- und Kleinteile): Dicke 0,2–0,28 mm, Durchmesser 6–12 mm.
• 15–20 MHz (Augen- und Hautbildgebung): Dicke 0,1–0,13 mm, Durchmesser 3–6 mm.

Die Wahl eines falschen Verhältnisses führt zu falschen Modi. Eine medizinische Scheibe sollte seitliche Moden unterdrücken Radial-zu-Dicke-Frequenzverhältnis < 0,7 um Störungen der primären Dickenresonanz zu vermeiden.

Akustische Anpassung und Integration der Trägerschicht

Die bloße Keramikscheibe hat eine akustische Impedanz von ~34 MRayl, während menschliches Weichgewebe ~1,5 MRayl beträgt. Ohne passende Ebenen, Über 88 % der Ultraschallenergie werden reflektiert an der Schnittstelle zwischen Bandscheibe und Gewebe, wodurch das Gerät unwirksam wird.

Daher wird eine medizinische piezoelektrische Scheibe niemals alleine verwendet. Es erfordert:

• Eine oder zwei passende Schichten (jeweils mit mittlerer Impedanz, z. B. 9–12 MRayl), um die Übertragungseffizienz auf über 80 % zu erhöhen.
• Eine Trägerschicht mit hoher Dämpfung (akustische Impedanz 15–25 MRayl, Dämpfung > 20 dB/cm/MHz) zur Dämpfung der Rückstrahlung und Verkürzung der Pulsdauer.

Beispielsweise verbessert das Hinzufügen einer einzelnen Anpassungsschicht mit einer Dicke von λ/4 bei der Mittenfrequenz die Bandbreite von 45 % bis 72 % , wodurch die Bildauflösung direkt erhöht wird.

Elektrische Polung und Leistungsstabilität unter medizinischen Bedingungen

Fertig hergestellte Keramikscheiben sind bis zur Polung noch nicht piezoelektrisch. Medizinische Scheiben benötigen eine Polungsspannung von 2–4 kV/mm bei 100–150 °C für 15–30 Minuten, um eine Domänenausrichtung zu erreichen. Eine unvollständige Polung führt zu einer Reduzierung von d33 um mehr als 30 % und einem instabilen Frequenzgang.

Nach der Polung unterliegen die Scheiben einer thermischen Alterung und Stabilisierung. Zu den medizinischen Akzeptanzkriterien gehören:

• Kapazitätsdrift < 3 % nach 500 Stunden bei 37°C (Körpertemperatur) und 90% Luftfeuchtigkeit.
• Isolationswiderstand > 10 GΩ bei 500 V DC, um Leckströme in Patientenkontaktsonden zu verhindern.
• Keine Depolarisation unter 200°C um die Sterilisation mit Ethylenoxid oder im Autoklaven (121 °C) zu überstehen.

Dielektrischer Verlust und Wärmeerzeugung in Therapiescheiben

Bei medizinischen Dauerstrich- oder Hochleistungsanwendungen (z. B. Physiotherapie-Ultraschall, chirurgisches Schneiden) muss die Scheibe Wärme ableiten, ohne die Resonanz zu verschieben. Die Schlüsselmetrik ist dielektrischer Verlustfaktor (tan δ) . Bei 1 MHz und 20 V/mm halten medizinische Therapiescheiben einen tan δ < 0,015 aufrecht, wodurch der Temperaturanstieg auf < 15 °C bei einer Schallleistung von 1 W/cm² begrenzt wird.

Eine Scheibe mit einem tan δ von 0,03 (üblich bei kostengünstigen Industriescheiben) würde die doppelte Wärme erzeugen, was zu Folgendem führt:

• Frequenzdrift von 0,5–1,2 % pro 10 °C Anstieg Dies führt zu einer Verstimmung der Antriebselektronik.
• Die Wärmeausdehnung stimmt nicht mit den Verbindungsschichten überein, was nach < 50 Behandlungszyklen zu einer Delaminierung führt.

Medizinische Therapiescheiben geben daher eine maximale Vibrationsgeschwindigkeit < 0,5 m/s RMS vor und verfügen über integrierte Temperatursensoren in der Sondenbaugruppe.

Anforderungen an Biokompatibilität und Verkapselung

Die rohe Keramikscheibe selbst ist aufgrund des Bleigehalts nicht biokompatibel (typisches PZT enthält 60–70 Gewichtsprozent Blei). Daher schreiben medizinische Regulierungsstandards (IEC 60601-2-37, FDA-Leitlinien) eine Kapselung vor. Die Scheibe muss hermetisch versiegelt oder mit Parylene-C (Dicke 5–15 μm) oder medizinischem Epoxidharz beschichtet sein.

Die Kapselungsvalidierung umfasst:

• Zytotoxizitätstest nach ISO 10993-5: Keine Zelllyse um die verkapselte Scheibe herum.
• Analyse auslaugbarer Bleistoffe: < 0,1 μg/cm²/Tag in simulierter Körperflüssigkeit.

Ohne ordnungsgemäße Kapselung kann selbst der Ausfall einer einzigen Festplatte zu überhöhten Kosten für die Neuzertifizierung der Sonde führen 10.000 US-Dollar pro Vorfall (Behördliche Einreichung und Prüfung).

Leistungstests vor der medizinischen Integration

Jede Charge medizinischer piezoelektrischer Scheiben muss standardisierte elektrische und akustische Tests bestehen. Akzeptanz-/Ablehnungskriterien basierend auf IEEE 176-1987 und IEC 60483:

• Impedanzgröße bei Resonanz: ±10 % vom Nennwert.
• Phasenwinkel bei Resonanz: > 85° (Pure-Modus).
• Kapazitätstoleranz: ±5 % bei 1 kHz, 25 °C.
• Dickenvariation: ≤ ±3 μm über die Scheibenoberfläche für Arrays.

Eine Scheibe, die diese Grenzwerte überschreitet, kann ohne weitere Abstimmung direkt in einen medizinischen Ultraschallwandler oder Therapieapplikator integriert werden, wodurch 15–20 Stunden technische Kalibrierung pro Sonde eingespart werden.
